Revopoint - Revo Measure - Logiciel de mesure 3D et de tolérancement géométrique (GD&T) - Licence 1 an - Edition personnelle Revopoint - Revo Measure - Logiciel de mesure 3D et de tolérancement géométrique (GD&T) - Licence 1 an - Edition personnelle

SKU :
0 avis
Expédié aujourd'hui Shipped today
Si commandé avant 14h⁽¹⁾ If ordered before 2pm
Payez en 4x de 100€ à 3000€ TTC Payment in 4x from 100€ à 3000€ incl.VAT
Payez en 4 fois
Aujourd'hui
145,47 €
Dans 1 mois
132,25 €
(Prix indiqués TTC - Hors frais de livraison)

Livraison à domicile ou en relais

Home or pickup point delivery

Retrait en Agence

Agency pickup

à

Mandat Administratif accepté
Stock en France
Commandé avant 14h00, expédié aujourd'hui !

⁽¹⁾ Délais généralement constatés dans 97 % des commandes reçues. Dans les autres cas, vos commandes sont expédiées sous 2 jours ouvrés, sauf pour les articles en précommande ou en cas d’erreur de stock.

Revo Measure - Powerful Tools for Accurate Measurement

Revo Measure est un logiciel professionnel de métrologie 3D qui évalue la forme, les dimensions et la qualité en comparant des nuages de points ou des maillages à des modèles CAO ou dessins. L'intégration en un clic avec Revo Scan garantit un flux de travail qualité fluide et efficace.

  • Mesure dimensionnelle précise
  • Analyse GD&T
  • Analyse intelligente des écarts
  • Export de rapports PDF / JSON

Du scan à la mesure 3D

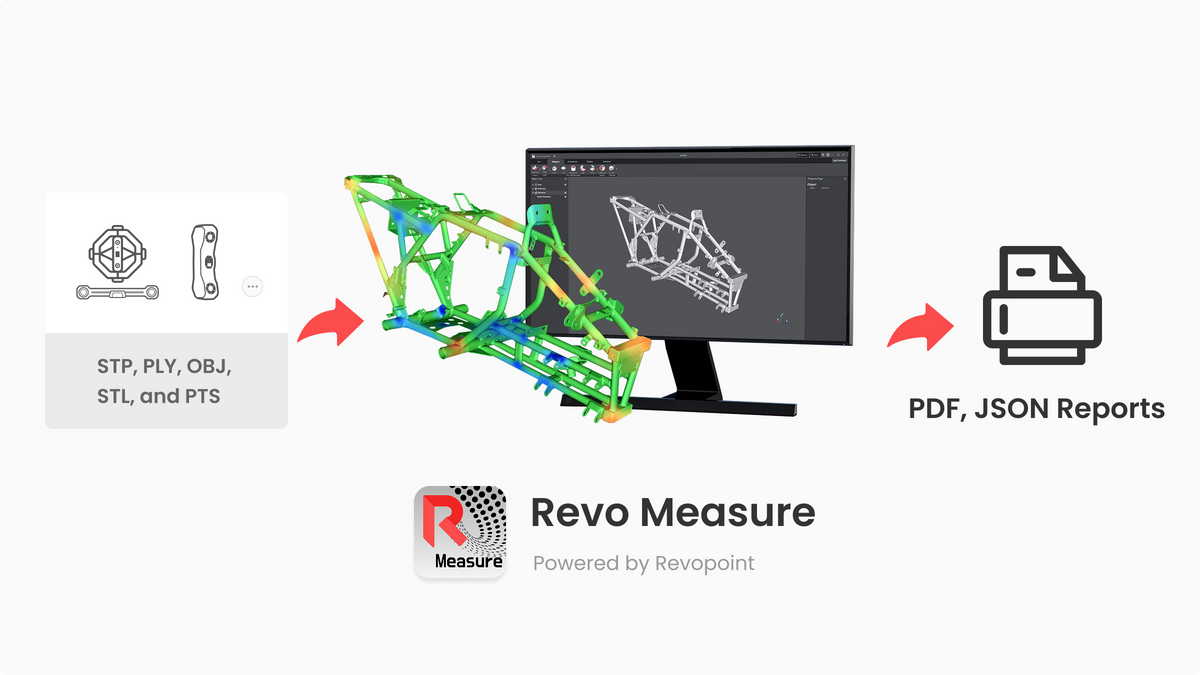

Revo Measure - formats d'import, analyse 3D, export de rapports


  • Étape 1 : Capturer et importer dans Revo Measure
  • Étape 2 : Comparer au modèle CAO et analyser les erreurs
  • Étape 3 : Exporter le rapport (PDF / JSON)

Certification PTB

Revo Measure - Certification PTB, précision vérifiée

Les algorithmes de mesure de Revo Measure ont été soumis à une évaluation complète par la PTB (Physikalisch-Technische Bundesanstalt), l'institut fédéral allemand de métrologie. Cette certification confirme que Revo Measure répond aux normes internationalement reconnues en matière de précision et de fiabilité.

Ce que permet Revo Measure

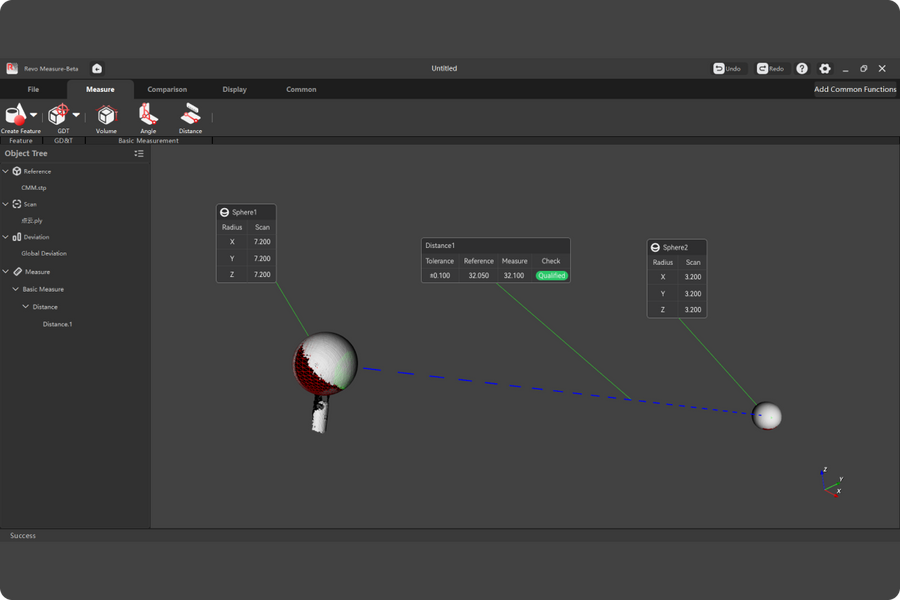

    Revo Measure - Mesure dimensionnelle précise

Mesure dimensionnelle précise

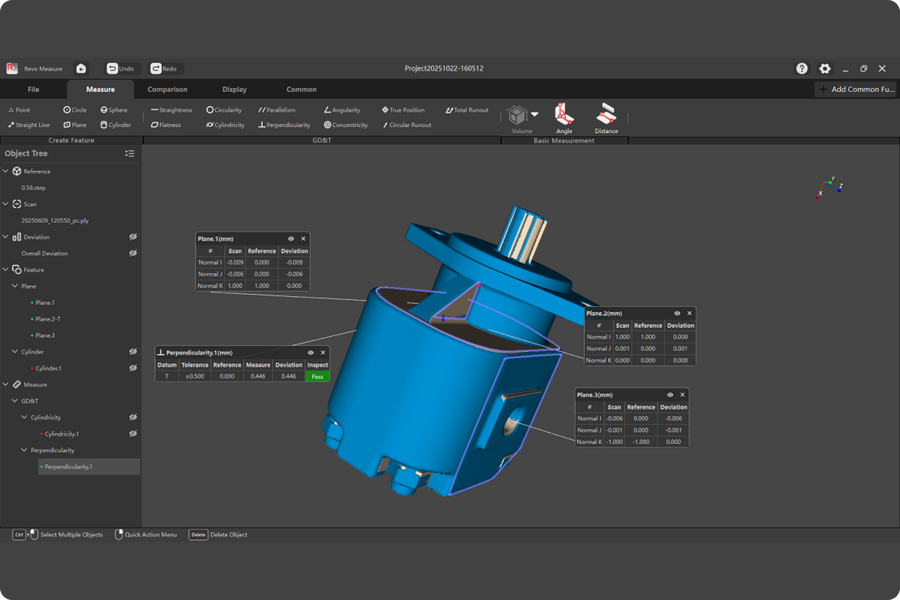

    Revo Measure - Analyse GD&T

Analyse GD&T

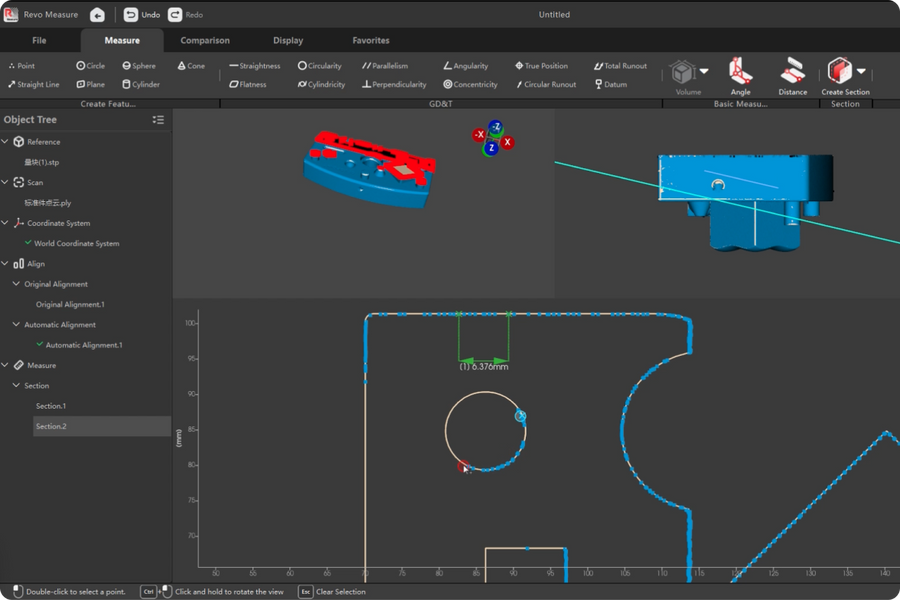

    Revo Measure - Mesure par section

Mesure par section

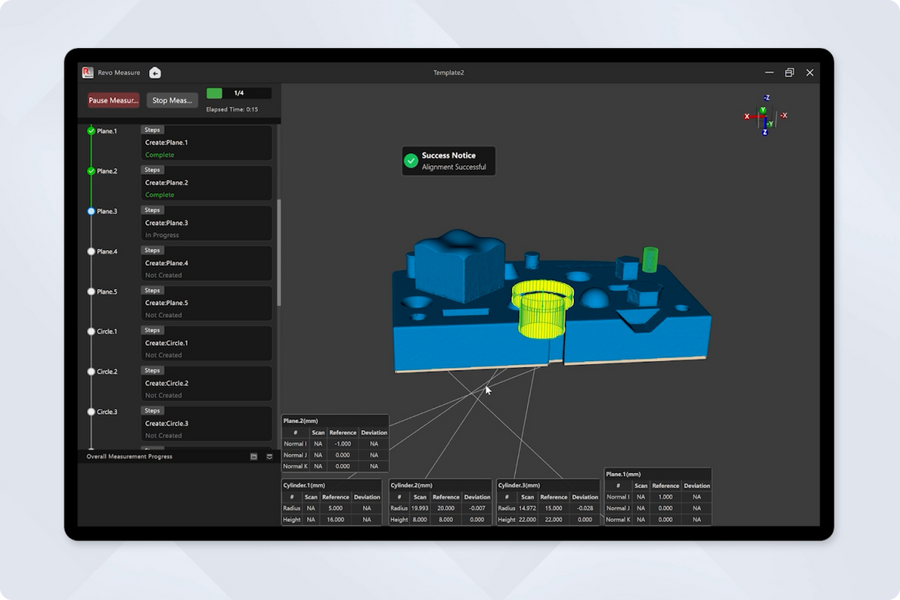

    Revo Measure - Mesure par modèle en un clic

Mesure par modèle en un clic (traitement par lots)



Fonctionnalités


Formats de fichiers importables Nuages de points : PLY, PTS, XYZ, CSV, ASC, TXT · Maillages : PLY, STL, OBJ, 3MF · CAO : IPT, IAM, CATPart, CATProduct, SLDASM, SLDPRT, ASM, PAR, PSM, X_B, X_T, IGS, IGES, STP, STEP
Formats exportables PDF, JSON (permet le développement secondaire)
Alignement CAO / scan Alignement automatique, alignement manuel par N points, alignement 3-2-1
Primitives prises en charge Point, ligne, plan, cercle, cylindre, sphère, cône
GD&T Rectitude, planéité, circularité, cylindricité, concentricité, position, parallélisme, perpendicularité, inclinaison, battement circulaire, battement total
Mesures Distances (point-point, point-ligne, ligne-ligne, ligne-plan, plan-plan), angles (ligne-ligne, ligne-plan, plan-plan), volume total du modèle
Analyse des écarts Déviation globale, écart ponctuel, cartes de couleur
Mesure par section Point-point, point-ligne, ligne-ligne, point-cercle, cercle-ligne, cercle-cercle, angle, rayon d'arc, rayon d'angle, diamètre, circonférence, épaisseur
Systèmes de coordonnées Création numérique, par primitive, par translation/rotation — 23 référentiels au total
Automatisation Mesure par modèle en un clic avec traitement par lots, reconnaissance et création de primitives en un clic, surveillance de fichiers en temps réel
Rendu & visualisation Rendu filaire, maillé, par sommets (scan) · Rendu solide, filaire, solide filaire (CAO) · Visualisation par cartographie des textures

Idéal pour


  • Contrôle qualité
  • Rétro-ingénierie
  • Design industriel
  • Automobile
  • Impression 3D
  • Santé
  • Éducation et recherche

Configuration PC requise


Système Windows 10 / 11 (64 bits)
Processeur ≥ 8 cœurs, ≥ 16 threads, fréquence de base ≥ 2,4 GHz — modèle recommandé : Intel i7 12e génération ou AMD Ryzen 7 5800
RAM 32 Go minimum
Carte graphique NVIDIA GeForce RTX 3050 (8 Go) ou supérieure
Connexion Internet Recommandée pour les mises à jour et l'activation (optionnelle)

Questions fréquentes



Quels formats Revo Measure prend-il en charge pour l'import et l'export ?



En import : nuages de points (PLY, PTS, XYZ, CSV, ASC, TXT), maillages (PLY, STL, OBJ, 3MF) et modèles CAO aux formats natifs ou standards (IGES, STEP, SolidWorks, CATIA, Inventor, Solid Edge, etc.). En export : rapports PDF et JSON.



Faut-il obligatoirement un scanner Revopoint pour utiliser Revo Measure ?



Non, Revo Measure fonctionne aussi avec des données provenant d'autres scanners 3D via l'import de nuages de points et de maillages au format PLY. Avec un scanner Revopoint, vous bénéficiez en plus d'une intégration en un clic et de la conservation des informations de texture couleur.



Comment les résultats de mesure sont-ils sauvegardés et partagés ?



Les données de mesure, les graphiques d'analyse des écarts et les cartes de couleurs sont exportés sous forme de rapports PDF et JSON standardisés, facilitant la présentation et l'archivage des résultats.



Quelle est la différence entre Revo Measure et Revo Design ?



Revo Measure est un logiciel de mesure et d'inspection 3D : il compare des nuages de points ou des maillages à des modèles CAO ou des dessins d'ingénierie pour évaluer forme, dimensions et qualité. Revo Design est un outil de rétro-ingénierie et de modélisation de surfaces, orienté conception plutôt que contrôle qualité.



Quelle est la configuration système requise pour Revo Measure ?



Windows 10/11 64 bits, processeur 8 cœurs / 16 threads minimum (type Intel i7 12e génération ou AMD Ryzen 7 5800), 32 Go de RAM et une carte graphique NVIDIA GeForce RTX 3050 (8 Go) ou supérieure.

Revo Measure - Powerful Tools for Accurate Measurement

Revo Measure est un logiciel professionnel de métrologie 3D qui évalue la forme, les dimensions et la qualité en comparant des nuages de points ou des maillages à des modèles CAO ou dessins. L'intégration en un clic avec Revo Scan garantit un flux de travail qualité fluide et efficace.

  • Mesure dimensionnelle précise
  • Analyse GD&T
  • Analyse intelligente des écarts
  • Export de rapports PDF / JSON

Du scan à la mesure 3D

Revo Measure - formats d'import, analyse 3D, export de rapports


  • Étape 1 : Capturer et importer dans Revo Measure
  • Étape 2 : Comparer au modèle CAO et analyser les erreurs
  • Étape 3 : Exporter le rapport (PDF / JSON)

Certification PTB

Revo Measure - Certification PTB, précision vérifiée

Les algorithmes de mesure de Revo Measure ont été soumis à une évaluation complète par la PTB (Physikalisch-Technische Bundesanstalt), l'institut fédéral allemand de métrologie. Cette certification confirme que Revo Measure répond aux normes internationalement reconnues en matière de précision et de fiabilité.

Ce que permet Revo Measure


    Revo Measure - Mesure dimensionnelle précise

Mesure dimensionnelle précise



    Revo Measure - Analyse GD&T

Analyse GD&T



    Revo Measure - Mesure par section

Mesure par section



    Revo Measure - Mesure par modèle en un clic

Mesure par modèle en un clic (traitement par lots)



Fonctionnalités


Formats de fichiers importables Nuages de points : PLY, PTS, XYZ, CSV, ASC, TXT · Maillages : PLY, STL, OBJ, 3MF · CAO : IPT, IAM, CATPart, CATProduct, SLDASM, SLDPRT, ASM, PAR, PSM, X_B, X_T, IGS, IGES, STP, STEP
Formats exportables PDF, JSON (permet le développement secondaire)
Alignement CAO / scan Alignement automatique, alignement manuel par N points, alignement 3-2-1
Primitives prises en charge Point, ligne, plan, cercle, cylindre, sphère, cône
GD&T Rectitude, planéité, circularité, cylindricité, concentricité, position, parallélisme, perpendicularité, inclinaison, battement circulaire, battement total
Mesures Distances (point-point, point-ligne, ligne-ligne, ligne-plan, plan-plan), angles (ligne-ligne, ligne-plan, plan-plan), volume total du modèle
Analyse des écarts Déviation globale, écart ponctuel, cartes de couleur
Mesure par section Point-point, point-ligne, ligne-ligne, point-cercle, cercle-ligne, cercle-cercle, angle, rayon d'arc, rayon d'angle, diamètre, circonférence, épaisseur
Systèmes de coordonnées Création numérique, par primitive, par translation/rotation — 23 référentiels au total
Automatisation Mesure par modèle en un clic avec traitement par lots, reconnaissance et création de primitives en un clic, surveillance de fichiers en temps réel
Rendu & visualisation Rendu filaire, maillé, par sommets (scan) · Rendu solide, filaire, solide filaire (CAO) · Visualisation par cartographie des textures

Idéal pour


  • Contrôle qualité
  • Rétro-ingénierie
  • Design industriel
  • Automobile
  • Impression 3D
  • Santé
  • Éducation et recherche

Configuration PC requise


Système Windows 10 / 11 (64 bits)
Processeur ≥ 8 cœurs, ≥ 16 threads, fréquence de base ≥ 2,4 GHz — modèle recommandé : Intel i7 12e génération ou AMD Ryzen 7 5800
RAM 32 Go minimum
Carte graphique NVIDIA GeForce RTX 3050 (8 Go) ou supérieure
Connexion Internet Recommandée pour les mises à jour et l'activation (optionnelle)

Questions fréquentes



Quels formats Revo Measure prend-il en charge pour l'import et l'export ?



En import : nuages de points (PLY, PTS, XYZ, CSV, ASC, TXT), maillages (PLY, STL, OBJ, 3MF) et modèles CAO aux formats natifs ou standards (IGES, STEP, SolidWorks, CATIA, Inventor, Solid Edge, etc.). En export : rapports PDF et JSON.



Faut-il obligatoirement un scanner Revopoint pour utiliser Revo Measure ?



Non, Revo Measure fonctionne aussi avec des données provenant d'autres scanners 3D via l'import de nuages de points et de maillages au format PLY. Avec un scanner Revopoint, vous bénéficiez en plus d'une intégration en un clic et de la conservation des informations de texture couleur.



Comment les résultats de mesure sont-ils sauvegardés et partagés ?



Les données de mesure, les graphiques d'analyse des écarts et les cartes de couleurs sont exportés sous forme de rapports PDF et JSON standardisés, facilitant la présentation et l'archivage des résultats.



Quelle est la différence entre Revo Measure et Revo Design ?



Revo Measure est un logiciel de mesure et d'inspection 3D : il compare des nuages de points ou des maillages à des modèles CAO ou des dessins d'ingénierie pour évaluer forme, dimensions et qualité. Revo Design est un outil de rétro-ingénierie et de modélisation de surfaces, orienté conception plutôt que contrôle qualité.



Quelle est la configuration système requise pour Revo Measure ?



Windows 10/11 64 bits, processeur 8 cœurs / 16 threads minimum (type Intel i7 12e génération ou AMD Ryzen 7 5800), 32 Go de RAM et une carte graphique NVIDIA GeForce RTX 3050 (8 Go) ou supérieure.
